open net XF24 2×4プレカットCAD

2×4プレカット、人海戦術からCAD/CAMへ

XF24は2x4工法用のプレカットCADで、従来のコンポーネント業界の常識を覆すCAD/CAMプレカットを実現しました。マルチクロス(全自動機)による3次元加工とレーザーマーキングで高速かつ高精度を追求し、工場生産性を格段に高めました。業界初のCAD/CAMシージングマシン(自動釘打機)も開発し、さらに羽柄加工と軸組パネル加工の両方に使えるマシンへと進化させました。

2×4CAD/CAM実写映像

2×4プレカットCAD

機能概要)
各階伏図/竪枠図入力
間崩れ/部分モジュール、アンドゥ・リドゥ
3階建て対応、スキップフロア
立面編集機能
構造チェック(干渉チェック)
加工自動生成など

印刷帳票)
土台伏図、竪枠図、床伏図、天井根太伏図、金物伏図
単品加工図(墨付図)
パネル組立図(ユニット図)、開口セット組立図、トラス/妻壁組立図
仕様書、木拾い積算書、見積書、壁合板積算書(板取)
金物明細書、金物積算書
梱包指示書、定尺材明細書
断面図、CGパース図(半透明も可能)

サブシステム

2×4床合板プレカットCAD
2×4野地板プレカットCAD
サイディング割付プレカットCAD
石膏ボード割付CAD
基礎CAD
ユニット鉄筋基礎CAD
鋼製型枠CAD

オプション

2×4壁量/プランチェック
2×4N値計算(接合部引抜力計算「たて枠上下端の必要接合部倍率・簡易計算法」)
2×4荷重計算システム(許容応力度計算による構造材の強度チェック)
2×4許容応力度計算システム(2007年版・枠組壁工法建築物・構造計算指針による構造計算)
2×4基礎計算システム(許容応力度計算による基礎の強度チェック)
STR24F 構造計算システム(壁量/プランチェック+許容応力度計算)
省エネ計算(U値η値)システム
エクセル見積書作成システム
積算結果出力オプション
DXF背景読込オプション(DXF図面を入力画面に背景表示)

対応機械メーカー

株式会社平安コーポレーション
宮川工機株式会社
内外工業株式会社
沖機械株式会社(フンデガー)

2×4プレカット、カギはCAD/CAM

2×4工法は、ルールが明確で、材料の種類も少なく、熟練した技術も要らない、合理化工法として普及しましたがCAD/CAM化は大きく遅れました。驚きだったのは木材積算が手拾いだったことで、人海戦術に頼るコンポーネント業界は、稼働時間に比例して固定費が増える生産体制のため「利益なき繁忙」が慢性化していきました。

当社が開発した2x4CAD/CAMプレカットは、その合理性が高く評価され、土地活用業界最大手の「大東建託株式会社」様に採用されました。大東建託様の採用によりCAD/CAM工場が急増し、2x4プレカットは軸組に負けない進化を遂げました。また当社2x4CADは金物工法とのハイブリッド設計ができることから、新工法「ネオフレーム工法」が誕生しました。

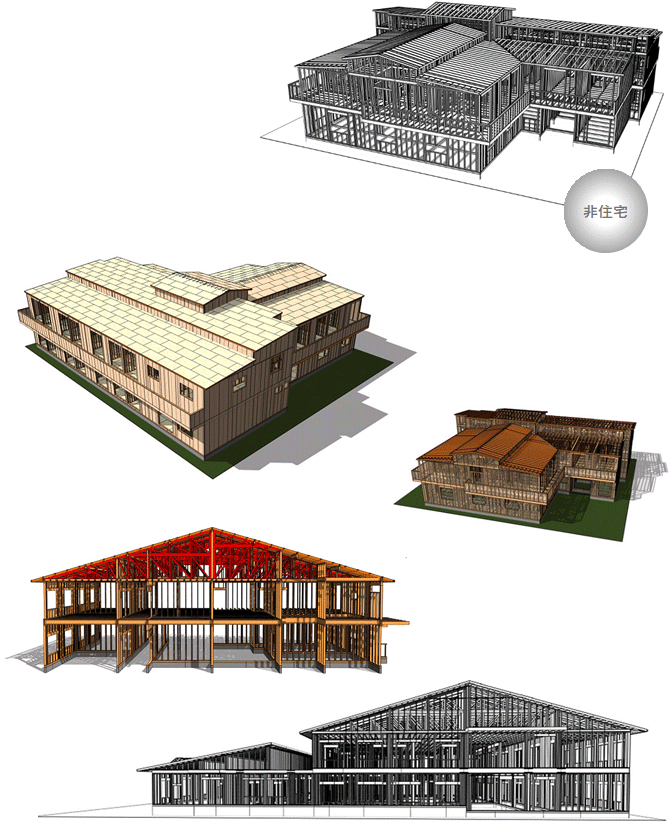

2x4CAD/CAMパネル化は、深刻化する職人不足に対応でき、かつSPFのコストメリットにより「高齢者向け住宅」に威力を発揮しています。日本ツーバイフォー建築協会の「耐火構造認定」と「木材利用促進法」の追い風で、2x4建築は非住宅分野においても優位に展開していくものと思われます。


CAD/CAM構成(2×4プレカット加工機は羽柄プレカット加工機として兼用可能)

CAD/CAM構成
